- * 精致小巧的高清一体化摄像机
- * 标配支持1080/50P,60P等多种全高清视频格式。通过IP、RS422/VISCA远程控制协议对摄像机进行控制
- * 最新搭配的IP视频流的输出功能,可同时输出两路高清及两路标清图像,同时可进行IE浏览器显示,为多种应用提供了方便
- * 新增夜晚模式,可支持红外线拍摄,为日夜交替应用及夜间拍摄提供可能
- * 云台角度范围可达水平+-175度,垂直-30~+90度,尤其适合礼堂、课堂、会议室等场所使用
主要特点
- * 搭载1/3 英寸全高清MOS 传感器,18 倍光学变焦镜头(10 倍数 字变焦)。
- * 输出接口:HD/SD SDI、模拟输出(选购)
- * 输出格式:1080/59.94P※1、1080/59.94i 、1080/29.97PsF、720/59.94p 480/59.94P、480/59.94i、1080/50p※1、1080/50i、1080/25PsF、720/50P、576/50P、576/50i。
- * 配备了控制阴影、高亮平衡的DRS 功能(动态伽玛功能)。
- * 混合(2D/3D)降噪功能在低照环境中也能够抑制残留影像。
- * 美肤模式让图像更加鲜活生动。
- * 夜间模式下,可支持红外线拍摄※1
- * 摄像系统、镜头和云台一体化设计在一个小巧轻盈的机身中。
- * 采用单人就可以完成安装的旋转锁保护结构。
※2 需红外线照射灯。

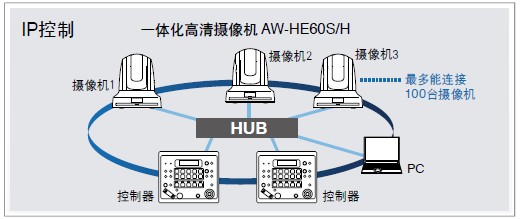

IP 控制提供简易的连接和设置
摄像机控制器AW-RP50 通过HUB 和IP 连接最多可以控制100台AW-HE60S/H 摄像机。IP 连接还可以支持使用最多5 台AW-RP50 同时控制一台AW-HE60S/H。IP 图像输出功能,1 台摄像机最多可以向最多14 个终端传送IP图像。

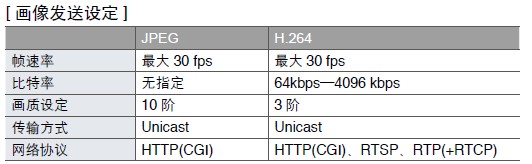

IP 图像传送
图像压缩方式 : JPEG(M-JPEG)/H.264
图像清晰度:VGA(640×480)(16 :9=640×320)、QVGA(320×240)(16 :9=320×180)
背部接口
详细规格
功能
参数
电源
DC 12V (AC 适配器使用时)
功耗
1.3A(AW-HE60H)/1.4A(AW-HE60S)
质量
大约1.4kg( 不包括安装用金属件)
外形尺寸
W 160mm×H 178mm×D 166mm
不包括突起
摄像元件
1/3 英寸全高清 MOS
摄像头
18 倍光学变焦镜头F1.6—F2.8(10 倍数字变焦)
(f=4.7mm~ 84.6mm、相当于35mm:36.9 mm~ 664.5mm)
对距距离
整体变焦范围:1.0m、广角端:30cm
输出
1080/59.94P※1、1080/59.94i、1080/29.97PsF 、720/59.94p 、480/59.94P※1、480/59.94Pi 、1080/50p ※1、1080/50i 、1080/25PsF 、720/50P、576/50P※1、576/50i
同步
AW-HE60S: 内部/ 外部同步(BBS)、
AW-HE60H :内部同步
安装方法
桌面安装或吊式安装
旋转速度
最高速90°/s
旋转范围
90°~ -30°
静音功能
NC35(通常速度)、NC40( 预先调整时)
预设位置
100
控制协议
IP(RJ-45)/RS422A(MULTI-IF)
※1: 选择1080/59.94p、1080/50p 模式时, 仅HDMI 输出。
※2: 摄像机根据旋转和倾斜位置的不同可能会受到外部眩光的影响。
尺寸和规格为近似值。参数如有变化,恕不另行通知。
