新一体化高清摄像机，IP控制 1080P视频格式 精彩瞬间 即时呈现
- * 1/3英寸全高清U.L.T. 3MOS图像传感器
- * 20倍光学变焦、10倍数字变焦
- * 支持格式：1080/59.94p(HDMI)，1080/59.94i，1080/50p(HDMI)，1080.50i，720/59.94p，720/50p，576/50p，576/50i，480/59.94p，480/59.94i
- * 多种输出接口：HD/SD-SDI，HDMI，模拟复合，模拟分量
- * 控制协议：RS422，IP协议
- * 动态范围扩展(DRS)
产品颜色
黑色(AW-HE120KMC)
白色(AW-HE120WMC)
产品特征
- * 兼容逐行U.L.T.※ 图像传感器（1/3英寸220万像素3MOS传感器）。
- * 20倍光学变焦（10倍数字变焦），32毫米广角镜头和ND滤镜。
- * 多种输出接口：高清/标清SDI输出、模拟分量（D-sub15）输出、复合输出、HDMI输出。
- * 支持格式：1080/59.94p（仅限HDMI）、1080/59.94i、720/59.94p、480/59.94p（仅限HDMI）、480/59.94i、1080/50p（仅限HDMI）、1080/50i、720/50p、576/50p（仅限HDMI）和576/50i。
- * 动态范围扩展（DRS），用于尽量降低明亮部位的饱和度和提高暗部的细节。
- * Panasonic创新的旋转和伺服控制，保持操作的安静性，低速稳定性、定位精确性、低噪音水平达到NC 噪音基准35（正常速度下）。
- * 柔软体设计和两种可选的颜色，与室内装饰相匹配。
- * 旋转上锁安装机械装置能够实现轻松的一人安装。
- * 通过IP控制实现简单的连接和简易的设置
※ U.L.T.= 超亮度技术。

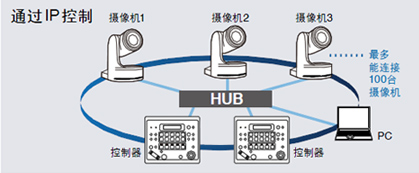

通过IP控制实现简单的连接和简易的设置
- * 当采用网络集线器时，通过IP连接可以控制最多100个AW-HE120
- * 通过IP连接，一个AW-HE120最多可以被5个AW-RP50同时控制。
详细规格
功能
参数
电源
DC12V±10%（提供AC适配器）
功耗
1.75A
重量
大约3千克（包括安装托架）
尺寸(长*宽*高)
180mm x 228mm x 220mm
（不包括突出部分、电缆盖、直接天花板安装托架）
图像传感器
1/3英寸，220万像素，3MOS传感器
镜头
20倍光学变焦，F1.6至F3.4（f=4.5mm至90mm，35mm等级：32.13mm至642.5mm）
焦点距离
完整变焦范围：800mm，宽端：400mm
输出格式
1080/59.94p*1，1080/59.94i，720/59.94p，480/59.94p*1，480/59.94i，1080/50p*1，1080/50i，720/50p，576/50p*1，576/59i
同步系统
内部/ 外部同步（BBS/3SY）
安装方法*2
桌面或吊式安装
※ 为了安全使用，AW-HE120必须要采用自带的安装托架固定。
旋转速度
最大60°/s
旋转范围
±175°
倾斜范围*3
-30°至210°
※ 根据旋转或倾斜位置的不同，AW-HE120可能会反映在图像中。
噪音
NC35
预设位置
100
控制协议
IP协议/RS422
*1: 当选择1080 /59.94p、1080/50p、480/59.94p 和576/50p 时，SDI 和模拟分量上的输出信号分别是1080/59.94i、1080/50i、480/59.94i 和576/50i。
*2: 为了安全的目的，必须要采用自带的安装托架来安装摄像机。
*3: 摄像机根据旋转和倾斜位置的不同可能会受到外部眩光的影响。尺寸和规格为近似值。参数如有变化，恕不另行通知。
