- *2/3英寸3CCD成像
- *14-bit A/D转换电路
- *支持1080i/720p/576i多种格式
- *HD-SDI,VBS和模拟分量输出
产品特征
HD/SD自由切换,云台摄像机系统集成度更高
- *支持 1080i / 720p / 576i 格式。
- *高清晰度 2/3 英寸3CCD和14-bit A/D 转换。
- *可以使用以往推出的云台系统以及控制面板。
主要特征
- *高清晰度的2/3英寸3CCD。
- *14-bit A/D转换器和新型DSP,提供清晰亮丽的图像。
- *采用Panasonic独有的技术,保证高画质,并降低了图像噪波。
- *内置下变换器和HD/SD的切换开关。
- *同时提供高清分量输出以及标清复合输出。

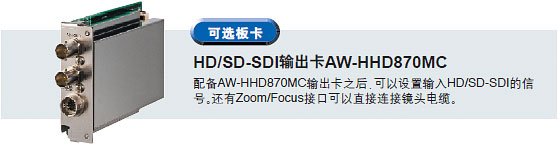

- *可以选配HD/SD-SDI输出卡(AW-HHD870)。
- *采用与Panasonic其他型号多用途摄像机相同的操作系统*1 。
- *可以使用Panasonic现有的云台系统*2 以及控制面板*3 。
- *支持视频格式:1080/50i、720/50p、576/50i。
*1:根据功能不同,操作上会有所差异。
*2:对应机型:AW-PH650/ AW-PH400/ AW-PH405/ AW-PH360。注: 如果采用AW-PH360,推荐选用AW-LZ17MD9A的镜头。
*3:对应机型:AW-RP655/ AW-RP555/ AW-RP400+ AW-CB400。
安装了遥控云台AW -PH405以及高清镜头的实例图
后视图
详细规格
功能 | 参数 |
---|---|
感光元件 | 2/3英寸3CCD |
镜头安装模式 | 2/3卡口式 |
对应视频格式 | 1080/50i、720/50p、576/50i |
白平衡 | AWB A/B(R/B 绘图)ATW 3200K/5600K预设 |
黑平衡 | 自动(R/B 绘图) |
彩条 | SD: EBU彩条, HD: EBU彩条 |
镜头控制 | 自动、手动 |
图像输出-HD格式 | 通过菜单进行切换: Y/Pb/Pr (D-sub50pin x 1) RGB (D-sub50pin x 1) |
图像输出-SD格式 | 固定输出: VIDEO OUT (BNC x 1, D-sub50pin x 1) Y/C (D-sub50pin x 1) 通过菜单进行切换: Y/Pb/Pr (D-sub50pin x 1) RGB (D-sub50pin x 1) Y/C (D-sub50pin x 1) |
输入输出接口 | 复合输出:BNC 同步锁相(Genlock)输入:BNC(黑场信号) 镜头控制:12-pin 直流12V:电源插口 I/F遥控接口:D-sub50pin |
电动快门 | 1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000等 同步扫描(50.99 Hz至1478 Hz) |
增益切换 | -6至18 dB (step) AGC |
电源 | 直流12V |
功率 | 18.5W |
存储温度 | -20°C 至 60 °C |
操作温度 | -10 °C 至 45 °C(需要0 °C 以上预热) |
重量 | 1.2 kg |

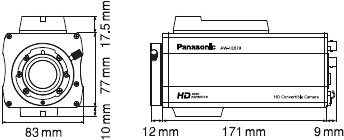

尺寸 | 83mm x 104.5mm x 192mm |
附件 | DC电源线 |
